Detalhes do produto
Lugar de origem: Shenzhen, China
Marca: TFT Driver Board
Certificação: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068
Número do modelo: ZY08012 V1.0
Termos de pagamento e envio
Quantidade de ordem mínima: 1 peça
Preço: Please contact us for latest price
Detalhes da embalagem: Personalizado
Tempo de entrega: 1~7 dias de trabalho
Termos de pagamento: T/T, L/C, cartão de crédito, Paypal
Habilidade da fonte: 5000,0 peças por dia
Função: |
entrada e saída dos auscultadores e saída do amplificador de áudio de dois canais de 3 watts |
Sinais de interface: |
1xHDMI1.4, 1xDVI1.0 e 1xVGA |
Produção: |
Suporta saída LVDS de 2 portas |
Dimensão: |
139.0 x 53 mm |
Temperatura de armazenamento: |
-20 ~ 60°C |
Temperatura de funcionamento: |
-10 ~ 50℃ |
Função: |
entrada e saída dos auscultadores e saída do amplificador de áudio de dois canais de 3 watts |
Sinais de interface: |
1xHDMI1.4, 1xDVI1.0 e 1xVGA |
Produção: |
Suporta saída LVDS de 2 portas |
Dimensão: |
139.0 x 53 mm |
Temperatura de armazenamento: |
-20 ~ 60°C |
Temperatura de funcionamento: |
-10 ~ 50℃ |

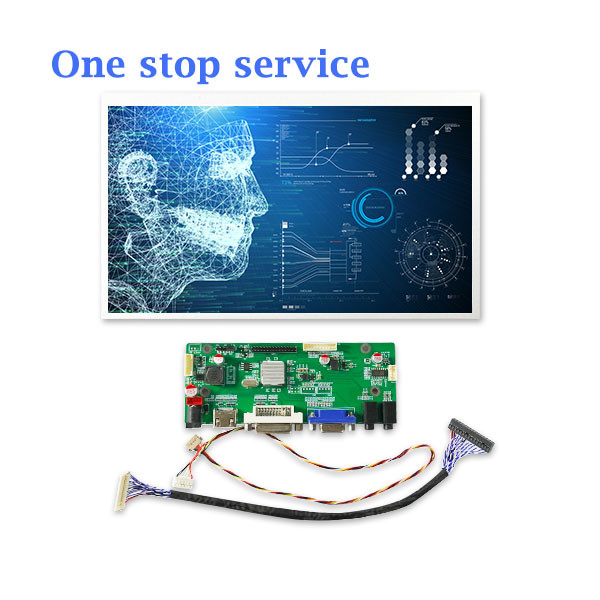

Display de painel TFT com placa de controle ZY08012 V1.0 Multifunção Display Driver Board
Descrição
ZY08012 V1.0 é uma placa de driver de exibição multifunção que combina 1xHDMI1.4, 1xDVI1.0 e 1xVGA interface de entrada, suporta 2 portas de saída LVDS até 186MHz, suporta entrada e saída de fones de ouvido e 3 watts de saída de amplificador de áudio de canal duplo.
Características
| Potência de entrada | Entrada de corrente contínua de 12 V /12 V 680mA+/-10mA |
| Entrada de sinal | 1 entrada HDMI /1 HDMI |
| Entrada de sinal | 1 entrada VGA / 1 entrada VGA |
| Entrada de sinal | 1 entrada DVI /1 DVI |
| Saída de sinal |
Output LVDS de 6/8 bits simples/dobro 6/8 LVDS |
| Entrada de áudio | 3.5 mm de entrada de fones de ouvido /3.5 mm |
| Saída de áudio | Saída de fones de ouvido /3,5 mm |
| Saída de áudio | Orador |
| Outros | I2C/ADC/UART |
Interface Função Descrição Diagrama
| - Não, não. | Descrição |
| CN 6 | Interface do ADC /ADC |
| CN 9 | Configuração da tensão do painel de exibição |
| Outros produtos | Interface de saída LVDS /LVDS |
| CN 15 | Interface UART |
| CN 7 | Interface de autocarro I2C /I2C |
| CN 8 | Interface do teclado |
| CN 12 | 3W de saída de alto-falante_L/R /3 |
|
CN 13 |
Interface externa de saída de fones de ouvido de 3,5 mm |
|
CN 14 |
Interface externa de entrada de fones de ouvido de 3,5 mm |
| CN 5 | Interface de entrada VGA externa |
| CN 4 | Interface de entrada DVI externa |
| CN 3 | Interface de entrada HDMI externa |
| CN 1 | Interface de entrada externa de 12 V CC |
| CN2 | Interface de entrada de corrente contínua de 12 V incorporada |
| CN 10 | Interface de controlo da luz de fundo |
Estruturais Dimensão Diagrama
